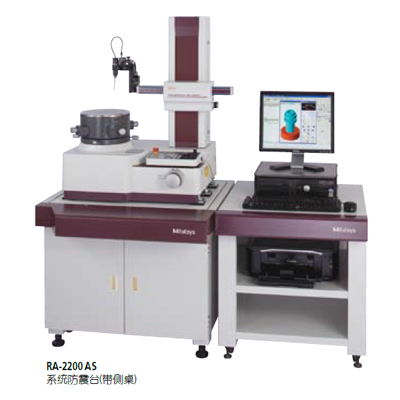

日本三丰RA-2200系列圆度仪/圆柱度测量仪性能介绍：
• 操作简便的高精度转台
径向的旋转精度要高于0.02+3.5H/10000μm,而在轴向精度达到0.02+3.5X/10000μm。不仅保证圆度或圆柱度的高精度测量而且还能保证平面度的高精度测量。RA-2200AS/AH 采用具有自动调心和调水平功能，这样操作者无需进行手动调心和调水平操作。此外，RA-2200DS/DH型号的指导系统作为标准特性，帮助未经培训的操作者简单顺利地进行调心和调水平操作。
• 连续的内径/外径测量能实现更高生产率。
无需改变检出器移动方向，就能连续追踪工件的内径和外径*1。*1: 内径高达 ø50mm。
• 滑动检出器支架作为标准件配备。
检出器支架内包含一个滑动机构。能够通过单击测量深孔厚壁工件，标准检出器很难实现。为了便于测量，接触点的位置要高于工件，然后再把检出器支架调低。另外，使用连续内径/外径测量功能，可轻松测量内/外径。
• 装有定位传感器，能进行高精度重复测量。
X轴驱动装置内有三丰公司光栅尺，可直接探测驱动装置的位置。它保证了对重复测量来说至关重要的高精度定位。
• 安全装置作为标准特性提供。
检出器装置内配有碰撞感应功能(在垂直方向时)防止Z方向上破坏性碰撞的发生。另外，还配有超限防预功能，当检出器位移超出其范围时，将停止系统的运行。
产品规格
|
型号 |
RA-2200AS RA-2200DS RA-2200AH RA-2200DH |
|||||
|
|
旋转精度 |
径向 |
(0.02+3.5H/10000)µm H: 为测量高度 (mm) |
|||
|
轴向 |
(0.02+3.5X/10000)µm X: 到旋转工作台轴的距离 (mm) |
|||||
|
旋转速度 |
2, 4, 6, 10 rpm |
|||||
|
工作台有效直径 |
ø 235mm |
ø 200mm |
ø 235mm |
ø 200mm |
||
|
调心/ 调水平 |
A.A.T |
D.A.T |
A.A.T |
D.A.T |
||
|
调心范围 |
±3mm |
±5mm |
±3mm |
±5mm |
||
|
调水平范围 |
±1º |
|||||
|
台面最大承重 |
30kg |
|||||
|
最大测量直径 |
ø 300mm |
|||||
|
最大工件直径 |
ø 580mm |
|||||
|
|
移动直线度 (λc2.5) |
0.10µm/100mm |
0.10µm/100mm |
|||
|
与转台轴平行度(母线要素基准) |
0.7µm/30a0mm |
1.2µm/500mm |
||||
|
定位速度 |
最大: 50mm/s (测量时: 0.5,1.0, 2.0, 5.0 mm/s) |
|||||
|
最大检测高度 |
测量外径时 |
300mm |
500mm |
|||
|
测量内径时 |
300mm |
500mm |
||||
|
最大检测深度 (使用标准测杆时) |
ø 32×85mm (深度), ø7×50mm (深度) |
|||||
|
|
直线度 (λc2.5) |
0.7µm/150mm |
||||
|
与转台轴垂直度 (母线要素基准) |
1.0µm/150mm |
|||||
|
移动范围 |
175mm (–25mm - +150mm 转台中心) |
|||||
|
移动速度 |
最大: 30mm/s (测量时: 0.5, 1.0, 2.0, 5.0 mm/s) |
|||||
|
|
测力 |
约 10 - 50mN, 1 - 5 级 |
||||
|
标准测杆, 材质 |
ø1.6mm 硬质合金 |
|||||
|
范围 |
标准 |
±400µm/±40µm/±4µm |
||||
|
跟踪 |
±5mm |
|||||
|
其他 |
带IN/OUT切换功能、测力切换功能(5级切换)、测头角度指示 |
|||||
|
|
电源 |
100-240VAC |
||||
|
气压 |
0.39MPa |
|||||
|
空气消耗量 (标准状态) |
30L/min 标准状态 (80L/min 以上气源) |
|||||
|
本体重量 |
180kg |
200kg |
||||
*1 ：测量高度小于20mm 的工件则需使用辅助工作台选件。
